- 产品介绍

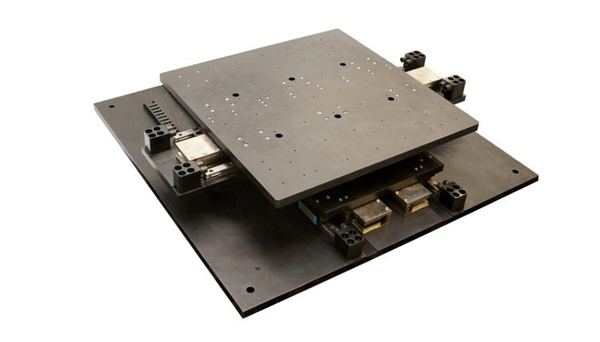

XY 双向振动台（XY Shake Table III）是一种高功率地震模拟实验系统，适用于与减少地震损失相关的动力学分析等研究。该设备可以在负载质量大的条件下提供高加速度和高速度。它对多动态运动进行了更全面的分析，可用来研究减少地震损失的结构动力学。XY Shake Table III双轴振动台实验系统采用三个直线电机进行驱动，其中两个电机并联驱动X轴，一个电机单独来驱动Y轴。含有高精度的编码器和加速度传感器，以便测量位移和加速度。
主要特点
· 双轴操作
· 便于清洁和维护
· 易于操作
· 运行可靠且噪声小的直流电机
· 强大的数据采集能力
· 方便的与用户的结构、传感器和执行器集成
· 提供详尽的系统物理参数和数学模型
· 通过使用兼容MATLAB®/Simulink®的QUARC进行高度灵活的操作和控制
· 支持缩放和回放地震数据
· 限位及其它安全保护
技术参数
|
规格 |
数值 |
单位 |
|
振动台的整体尺寸 |
106.7x 106.4 x 20.3 |
cm |
|
震动台质量 |
550 |
kg |
|
台面尺寸/可用尺寸 |
71.1x71.1 |
cm |
|
顶轴质量 |
95.22 |
kg |
|
底轴质量 |
175.5 |
kg |
|
最大行程 |
±10.8(X),±10.8(Y) |
cm |
|
1.0克最大载荷 |
100 |
kg |
|
最大加速度（负载为100kg） |
1.0(X),1.0(Y) |
g |
|
最大速度（负载为100kg） |
1.55(X),1.29(Y) |
m/s |
|
100公斤有效载荷的最大力量 |
2626(X),2189(Y) |
N |
|
操作带宽 |
10(X),10(Y) |
Hz |
|
伺服电机功率 |
4554 |
W |
|
直流电机最大电流 |
最大36.0 |
A |
|
连续12.0 |
A |
|
|
放大器的最大峰值电流 |
40(X)，30(Y) |
A |
|
放大器最大连续电流 |
20(X),15(Y) |
A |
|
最大限制工作峰值电流 |
36(X),30(Y) |
A |
|
编码器的分辨率 |
1000000 |
counts/rev |
|
有效位置分辨率 |
1 |
μm/count |
|
加速度范围 |
±49 |
m/s2 |
|
加速度传感器灵敏度 |
1.0 |
g/V |
